For det første Hot spot-effekt

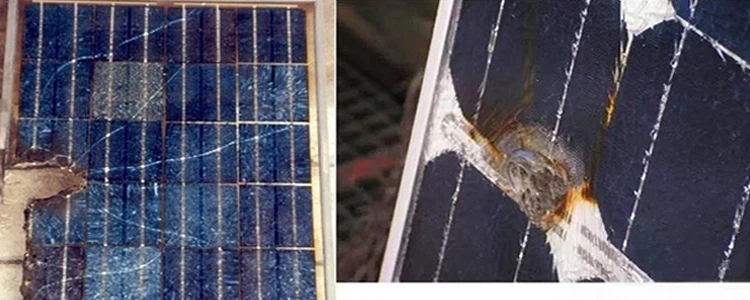

Et skraveret solcellemodul i en seriegren vil blive brugt som en belastning til at forbruge den energi, der genereres af andre oplyste solcellemoduler, og det skraverede solcellemodul varmes op på dette tidspunkt, hvilket er hot spot-effekten. Denne effekt kan skade solceller alvorligt. En del af energien produceret af en tændt solcelle kan forbruges af en skraveret celle. Hot spot-effekten kan være forårsaget af blot et stykke fugleklatter.
For at forhindre, at solcellen bliver beskadiget på grund af hot spot-effekten, er det bedre at forbinde en bypass-diode parallelt mellem solcellemodulets positive og negative poler for at forhindre, at den energi, der genereres af lysmodulet, bliver forbrugt ved det skraverede modul. Når hot spot-effekten er alvorlig, kan bypass-dioden blive nedbrudt, hvilket får komponenten til at brænde ud.
For det andet PID-effekt
Potential Induced Degradation (PID, Potential Induced Degradation) er en langvarig højspændingsvirkning af batterikomponenter, som forårsager lækstrøm mellem glas og emballagematerialer, og en stor mængde ladning smækkes på batteriets overflade, hvilket forringer passiveringseffekt på batteriets overflade og forårsager komponenten. Ydeevnen er under designkriterierne. Når PID-fænomenet er alvorligt, vil det få et moduls effekt til at falde med mere end 50 procent, og derved påvirke hele strengens udgangseffekt. PID-fænomenet forekommer mest sandsynligt i kystområder med høj temperatur, høj luftfugtighed og høj saltholdighed.
Årsagerne til komponent PID-fænomen er hovedsageligt i følgende tre aspekter:
1. Systemdesign årsager: Lynbeskyttelsesjordingen af solcelleanlægget realiseres ved at jorde komponentrammen ved kanten af det firkantede array, hvilket resulterer i dannelsen af en forspænding mellem en enkelt komponent og rammen. Jo højere forspænding komponenten har, PID-fænomenet opstår. mere seriøs. For P-type krystallinske siliciummoduler kan jording af inverterens negative pol med en transformer effektivt forhindre forekomsten af PID-fænomener ved at eliminere den fremadgående bias af modulrammen i forhold til cellen, men jordingen af inverterens negative pol. vil øge den tilsvarende systemkonstruktion. koste.
2. Solcellemodulets årsager: Det ydre miljø med høj temperatur og høj luftfugtighed forårsager, at der dannes lækstrøm mellem cellen og jordrammen, og der dannes en lækstrømskanal mellem emballagematerialet, bagpladen, glasset og rammen. Ændring af den isolerende film ethylenvinylacetat (EVA) er en af måderne til at opnå modulets anti-PID. Under betingelsen om at bruge forskellige EVA-indkapslingsfilm, vil modulets anti-PID-ydelse være anderledes. Derudover er glasset i solcellemoduler hovedsageligt kalciumsodaglas, og glassets indflydelse på solcellemodulernes PID-fænomen er stadig uklar.
3. Årsagen til batteriet: ensartetheden af batteriets kvadratiske modstand, tykkelsen af antireflekslaget og brydningsindekset har forskellige effekter på PID-ydelsen.
Blandt de ovennævnte tre aspekter, der forårsager PID-fænomenet, er modul-PID-fænomenet forårsaget af den potentielle forskel mellem modulrammen og modulet inde i det solcelleanlæg anerkendt af industrien, men mekanismen for modulet, der genererer PID-fænomenet i de to aspekter af modulet og cellen er stadig uklar. Det er klart, at de tilsvarende foranstaltninger til yderligere at forbedre komponenternes anti-PID ydeevne er stadig uklare.
For det tredje, cellebrud
Revner er defekter i cellen. På grund af krystalstrukturens iboende karakteristika er krystallinske siliciumceller meget tilbøjelige til at revne. Produktionsprocessen af krystallinske siliciummoduler er lang, og mange links kan forårsage cellerevner (ifølge oplysningerne fra Mr. Yang Hong fra Xi'an Jiaotong University er der omkring 200 årsager alene i celleproduktionsstadiet). Den væsentlige årsag til revner kan opsummeres som mekanisk belastning eller termisk belastning på siliciumwaferen.
I de senere år har krystallinske siliciumceller udviklet sig i en tyndere og tyndere retning, for at reducere omkostningerne for producenter af krystallinske siliciummoduler, hvilket reducerer cellernes evne til at forhindre mekanisk skade. I 2011 offentliggjorde den tyske ISFH deres forskningsresultater: I henhold til formen af celle revnen kan den opdeles i 5 kategorier: trærevner, omfattende revner, skrå revner, parallelt med samleskinnen, vinkelret på gitteret og løber gennem hele revner i cellen.
Forskellige revner har forskellige virkninger på cellens funktion. Den største indvirkning på cellens funktion er revnen parallelt med samleskinnen. Ifølge forskningsresultaterne kommer 50 procent af de fejlslagne spåner fra revner parallelt med samleskinnelinjerne. Effektivitetstabet af den 45 graders skrå revne er 1/4 af tabet parallelt med samleskinnen. Revner vinkelret på samleskinnerne påvirker næppe de tynde gitterlinjer, så arealet for cellesvigt er næsten nul. Forskningsresultater viser, at når fejlområdet for en enkelt celle i modulet er inden for 8 procent, har det ringe effekt på modulets effekt, og 2/3 af de diagonale striber i modulet har ingen effekt på strømstabiliteten af modulet.
